杰和OPS可插拔模組PBH11符合英特爾®OPS-C標準規范，采用英特爾®Tiger Lake-H平臺處理器，采用單通道DDR4內存設計（最大可擴展至32GB）。

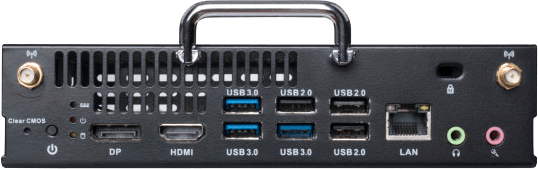

支持1x HDMI+1x DP數字接口輸出，DP接口可支持8K分辨率,JAE端輸出HDMI信號，提供6xUSB3.2Gen2,支持M.2、SATA存儲方式，滿足不同應用需求，適用于電教平臺、交互式應用、電子白板、遠程會議等環境。

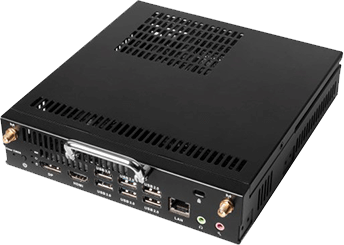

PBH11尺寸為179.8*194.6*41.8mm，黝黑小巧的外觀，緊湊有序的接口布局設計，高強度全金屬結構殼體，抗干擾能力得到大幅度提升，同時也可對內部電子元件提供極好的保護作用。防塵、防靜電、防污染設計，大大提升了整機使用壽命。
杰和科技自研無人值守專利技術：定時開關機、看門狗計時器、RTC宕機自檢、局域網喚醒。有效節省能源的耗費，極大降低云服務人力維護成本。
| 處理器 | CPU | Intel® BGA1787 Tiger-Lake-H |
| BIOS | AMI Source Code | |
| 芯片組 | HM570 | |
| 內存 | 規格 | DDR4-3200MHz |
| 插槽 | 1x SO-DIMM | |
| 最大內存 | 32GB | |
| 圖形顯示 | GPU | Intel® UHD Graphics |
| 前端輸出 | 1 x HDMI (Max. 4096 x [email protected] ) 1 x DP(Max. 7680 x [email protected] ) | |
| JAE端 | 1 x HDMI (Max. 4096 x [email protected] ) | |
| 網卡 | 網卡芯片 | 1 x Realtek RTL8111H Gigabit Ethernet |
| 網絡接口 | 1x RJ45 | |
| I/O接口 | USB | 6 x USB3.2 Gen2(10Gbps) |
| 音頻接口 | 1 x Audio out，1 x Mic in | |
| M.2 | 1 x M.2 (2230) for WiFi/BT（支持CNVi） 1 x M.2 (2242/2280) for SSD，可在PCIe和SATA切換 | |
| Mini-PCIe | 1 x Mini-PCIe for 3G/4G & mSATA | |
| 存儲 | M.2 | 2x M.2（2242/2280）擴展SSD |
| 無人值守技術 | JAHC | 看門狗/上電自啟/RTC/網絡喚醒 |
| 操作系統 | Windows | Windows 10（64-Bit） |
| Linux | 支持 | |
| 電源要求 | 供電類型 | DC-IN |
| 輸入電源 | 19V | |
| 物理特性 | 外殼材料 | 金屬/黑色 |
| 尺寸 | 200mm x 180mm x 42mm (7.87” x 7.09” x 1.65”) | |
| 顏色 | 黑色 | |
| 外部環境 | 工作溫度 | 0℃ ~ 40℃ ( 32 ℉ ~ 104 ℉ ) at 0.7m/s Air Flow |
| 相對濕度 | [email protected] （非凝結） | |
| 認證 | CCC | |
| 版權說明 | The Adopted Trademarks HDMI,HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries. | |
